آیا رلههای شما واقعاً برای جریان نامی طراحی شدهاند؟
رلهها از گذشته تا امروز در تجهیزات ساده و پیشرفته، صنایع کوچک و بزرگ، وسایل نقلیه، سیستمهای باربری و بسیاری از کاربردهای دیگر مورد استفاده قرار گرفتهاند. گسترهی استفاده از رلهها نشان میدهد که این قطعات، نقش بسیار مهمی در کنترل و حفاظت مدارها دارند.
از مهمترین کاربردهای رله میتوان به موارد زیر اشاره کرد:
- روشن و خاموش کردن یک وسیله
- قطع و وصل جریان برق در یک مدار یا شبکه
- ایزولهکردن مدار
- استفاده در مدارهای فرمان و قدرت
- ساخت انواع رلههای حفاظتی، تایمری و کانتری
- استفاده از رلههای حالت جامد برای کنترل و تغییر برخی کمیتها در فرایند
- هوشمندسازی تجهیزات با استفاده از رلههای هوشمند
با توجه به این موارد، انتخاب رله باید با دقت و آگاهی کامل انجام شود؛ زیرا انتخاب اشتباه میتواند در آینده باعث خرابی، سوختن یا کاهش عمر تجهیز شود.
جریان نامی رله چیست؟
در این مقاله، تمرکز ما بر جریان نامی درجشده روی رله است. این سؤال مطرح میشود که:
- جریان نامی چیست؟
- چه کاربردی دارد؟
- آیا توان واقعی رله همان عددی است که روی آن نوشته شده؟
- آیا این مقدار درجشده همیشه دقیق و قابل اعتماد است؟
در عمل، عدد درجشده روی رلهها معمولاً جریان یا توان نامی است و همیشه با شرایط واقعی کار برابر نیست. به بیان ساده، توان یا جریان واقعی که رله میتواند بهصورت ایمن تحمل کند، در بسیاری از موارد کمتر از عدد اسمی درجشده روی بدنه آن است.
برای مثال، اگر روی یک رله عدد 10 آمپر درج شده باشد، در شرایط واقعی ممکن است استفادهی مطمئن از آن در حدود 7 آمپر یا کمتر باشد؛ البته این موضوع به نوع بار، شرایط محیطی، کیفیت ساخت و برند رله بستگی دارد.
چرا نوع مصرفکننده در انتخاب رله مهم است؟
برای درک بهتر، دو مصرفکنندهی برقی را در نظر بگیرید:
- یک لامپ 1000 وات
- یک الکتروموتور 1000 وات
اگرچه توان نامی هر دو یکسان است، اما رفتار آنها هنگام راهاندازی و عملکرد کاملاً متفاوت است. برای یک لامپ، ممکن است یک رله 1300 واتی کافی باشد؛ اما برای یک الکتروموتور، گاهی باید رلهای با ظرفیت 4 تا 8 برابر توان نامی مصرفکننده انتخاب شود؛ یعنی چیزی در حدود 4000 تا 8000 وات.
دلیل این اختلاف، جریان هجومی یا جریان راهاندازی الکتروموتور است. موتور در لحظه شروع کار یا حتی در برخی شرایط حین عملکرد، جریان بالایی میکشد. به همین دلیل، انتخاب رله با ظرفیت بالاتر از توان اسمی مصرفکننده، باعث افزایش عمر رله و جلوگیری از سوختن آن میشود.

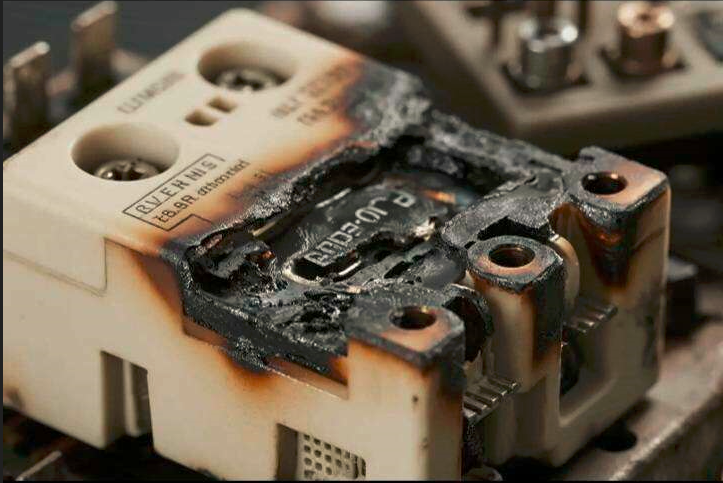

چرا حتی رله درستانتخابشده هم ممکن است بسوزد؟
حتی اگر رله از نظر توان و جریان، درست انتخاب شده باشد و مخصوص همان مصرفکننده طراحی شده باشد، باز هم احتمال خرابی آن وجود دارد. یکی از دلایل مهم این مسئله، کیفیت ساخت پایین برخی تولیدکنندگان است.
در برخی موارد، برای کاهش هزینه تولید، از متریال ضعیفتر، آلیاژ نامناسب برای کنتاکتها یا پلاتینهای بیکیفیت استفاده میشود. این موضوع در کوتاهمدت یا بلندمدت موجب:
- افزایش حرارت
- افت عملکرد
- کاهش عمر مفید
- و در نهایت سوختن رله
میشود.
برای انتخاب جریان نامی رله به چه نکاتی توجه کنیم؟
برای انتخاب صحیح رله، حداقل باید دو عامل مهم را بررسی کرد:
1. توان یا جریان واقعی مصرفکننده
باید توان کل مصرفکننده را بهدرستی محاسبه کرد. اگر اطلاعات فنی در دسترس نباشد، میتوان از:
- کاتالوگ دستگاه
- پلاک مشخصات
- اطلاعات درجشده روی خود تجهیز
استفاده کرد. در صورت نیاز نیز بهتر است این محاسبه توسط فرد متخصص انجام شود.
2. برند و کیفیت رله
فقط عدد درجشده روی رله کافی نیست. باید برند سازنده و کیفیت ساخت آن نیز بررسی شود. خرید از شرکتها و فروشگاههای معتبر، احتمال بروز مشکل در کیفیت را تا حد زیادی کاهش میدهد.
نتیجهگیری
انتخاب رله فقط بر اساس عدد درجشده روی بدنه، یک اشتباه رایج اما مهم است. برای انتخاب درست باید هم توان مصرفکننده و هم کیفیت و برند رله را در نظر گرفت. رعایت این موارد باعث میشود رله در شرایط واقعی عملکرد بهتری داشته باشد و از سوختن زودهنگام آن جلوگیری شود.
